Estudantes realizam visita técnica à Estação de Tratamento de Esgoto da SABESP

• Engenharia Civil

 No último dia 09 de novembro de 2023, os estudantes do oitavo semestre do curso de Engenharia Civil do Instituto Federal de Educação, Ciência e Tecnologia de São Paulo (IFSP) campus Caraguatatuba tiveram a oportunidade única de realizar uma visita técnica à Estação de Tratamento de Esgoto (ETE) do Porto Novo, em Caraguatatuba (SP) da Companhia de Saneamento Básico do Estado de São Paulo (SABESP). A visita foi acompanhada pelo professor Alan Reis, ministrante da disciplina de Saneamento Básico II, e por Huberson Emídio José, colaborador da companhia. Essa experiência proporcionou uma imersão no processo que garante o tratamento do esgoto no litoral norte de São Paulo.

Figura 1: Alunos participantes da visita a ETA Porto Novo – Sabesp, Caraguatatuba/SP.

Com quatro estações de esgotamento sanitário operando no município de Caraguatatuba, a ETE Porto Novo se destaca como a maior capacidade na região do Litoral Norte Paulista, com vazão de projeto de 240 L/s e uma vazão média atual de 150 L/s. A estação visitada trata o esgoto coletado na região compreendida entre a Costa Norte de São Sebastião (Enseada e Canto do Mar) e a região do bairro Pontal de Santa Marina, em Caraguatatuba. O objetivo principal da ETE é reduzir a carga orgânica despejadas nos corpos receptores, reduzindo assim a carga poluidora e possibilitando a disposição adequada sem causar prejuízos ao meio ambiente.

A ETE Porto Novo opera no sistema de lodo ativado em batelada. Neste sistema, a atuação de microrganismos aeróbios é fundamental para o tratamento do esgoto. A disponibilidade de matéria orgânica em conjunto com a injeção de ar favorece a atuação e a reprodução dos microrganismos e a boa eficiência do processo de tratamento. O sistema de batelada utiliza um único reator como tanque de aeração e como decantador secundário, a partir da alternância na utilização da injeção de ar em conjunto com períodos de decantação do lodo produzido no consumo da matéria orgânica. A estação visita possui quatro tanques com tal finalidade, que são utilizados de forma concomitante, permitindo o tratamento da vazão de projeto. Este tipo de sistema permite a classificação da ETE no nível secundário de tratamento, uma vez que utiliza processos biológicos de tratamento.

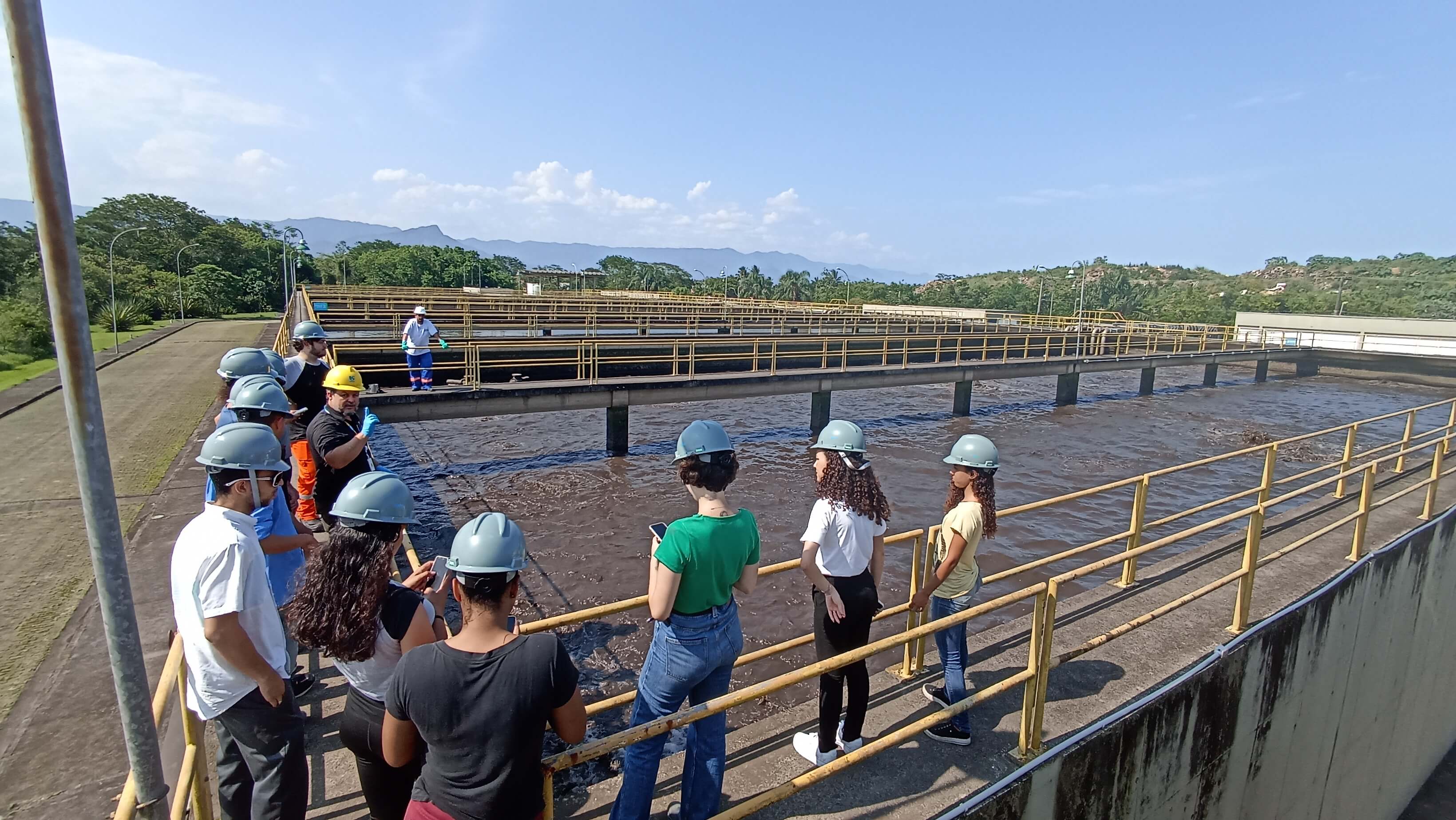

Figura 2 – Visão Geral dos Tanques de Aeração da ETE Porto Novo

Antes de chegar aos tanques de aeração, o efluente ainda passa pelo tratamento preliminar, que consiste no uso de gradeamento e de desarenadores, para remoção de resíduos sólidos e partículas de areia, possivelmente conduzidos até a ETE. O uso de tais dispositivos evita danos em equipamentos eletromecânicos utilizados no tratamento. Rotineiramente, tais dispositivos precisam ser limpos, de forma a remover os resíduos retidos. Estes resíduos são destinados a caçambas, sendo posteriormente destinados a aterros sanitários da região.

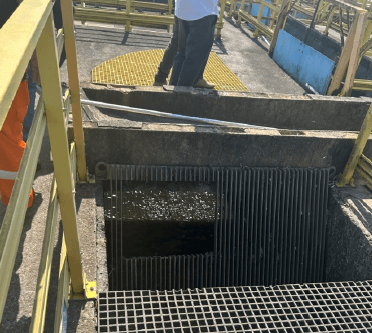

Figura 3 – Vista superior do gradeamento

Figura 4 – Vista superior do desarenador

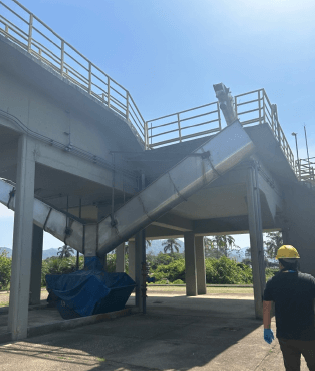

Figura 5 – Tanque de coleta dos resíduos retidos pelo gradeamento e pelo desarenador

Já a etapa final do tratamento da parte líquida é feita no tanque de contato, onde o efluente é misturado ao cloro, para a eliminação de patógenos que possivelmente não foram eliminados nas etapas prévias. Neste local, os técnicos da SABESP fizeram um comparativo do efluente de entrada e de saída da ETE, para inspeção visual dos alunos e diferenciação da qualidade do esgoto. O rio Juqueriquere é o destino para o líquido tratado, classificado como classe 2, de acordo com a Resolução 357/2005 do Conselho Nacional de Meio Ambiente (CONAMA).

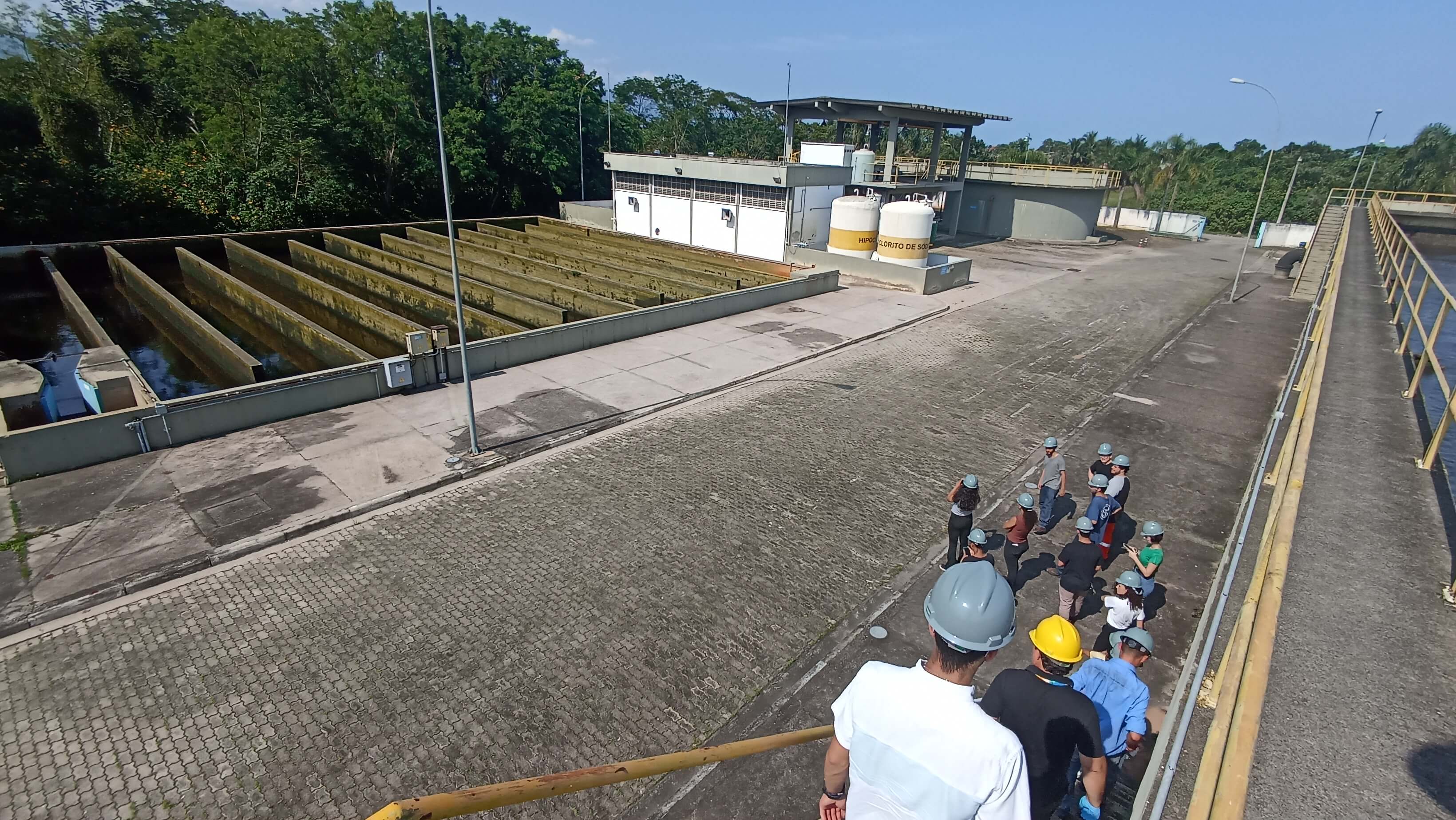

Figura 6 – Alunos caminhando em direção ao tanque de contato, localizado na parte superior direita da imagem

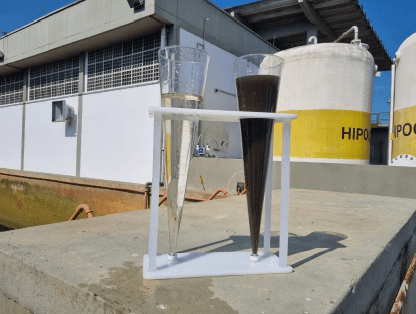

Figura 7 – Comparação visual do efluente da ETE após o tratamento (lado esquerdo) e antes do tratamento (lado direito)

Os alunos puderam visualizar ainda os equipamentos utilizados para disposição final da fase sólida, gerada durante o tratamento. O lodo resultante do tratamento passa por um adensador, que diminui o seu volume, ao remover a parte líquida presente junto ao lodo. Em seguida, o lodo é seco, antes de ser depositado em caçamba para posterior destinação final, em aterro sanitário. Por se tratar de uma ETE de lodo ativado, o lodo pode ser parcialmente reaproveitado no tratamento, considerando a existência de microrganismos ainda ativos na sua composição.

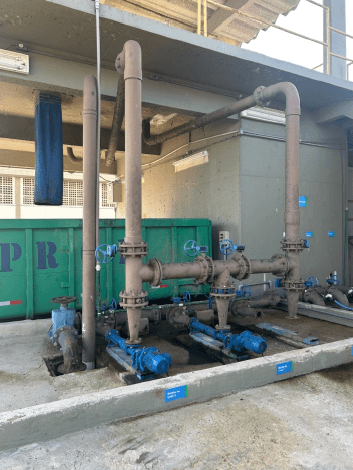

Figura 8 – Sistema de bombeamento e adensamento do lodo

O curso de Engenharia Civil do IFSP-CAR agradece à SABESP Litoral Norte pela oportunidade de realização desta visita, que muito engrandece a formação dos alunos, na área de Hidráulica e Saneamento, e reforça a intensa parceria entre as duas instituições.

Autores: Texto colaborativo produzido pelos alunos da disciplina de Saneamento Básico II (Engenharia Civil), no segundo semestre de 2023, sob a revisão do Prof. Alan Reis.
